I型
1、主要技术指标
| 序号 | 指 标 名 称 | 参 数 |
| 1 | 接收频率范围 | 频段1：20MHz～8000MHz |
| 2 | 调谐分辨率 | 100KHz |
| 3 | 调谐时间 | ≤500us |
| 4 | 频率稳定 | ±0.1ppm（常温下） |
| 5 | 相位噪声 | ≤-95dBc/Hz@10kHz（RF=1GHz处） |
| 6 | 允许最大输入电平 | +20dBm（常规模式）；
+15dBm（低噪声模式） |
| 7 | 接收机工作模式 | 常规、低噪声模式 |
| 8 | 噪声系数 | ≤15dB（常规模式）
≤10dB（低噪声模式） |
| 9 | 链路增益 | 33±3dB 常规模式常温
48±3dB 低噪声模式常温 |
| 10 | 中频频率 | 70MHz 窄带 76.8MHz 宽带 |
| 11 | 中频滤波器带宽（-3dB） | ≥40MHz宽带 ≥500KHz 窄带 |
| 12 | 中频滤波器矩形系数 (以实测带宽为换算依据) | ≤2.5 （BW-60dB/ BW-3dB） 宽带
≤3.5 （BW-40dB/ BW-3dB） 窄带 |
| 13 | 中频输出带内波动 | 宽带≤3.0dB（常温） ，窄带≤2.0dB（常温） |
| 14 | 链路衰减 | 0～30dB 步进2dB（射频）
0～20dB 步进1dB（中频） |
| 15 | 中频抑制 | ≥90dB（典型值） |
| 16 | 镜像抑制 | ≥90dB（典型值） |
| 17 | 输入带外二阶截点 (Δf=200MHz) | ≥45dBm(常规模式，常温典型值,满增益差频测试) |
| 18 | 输入带外三阶截点（△f=30MHz） | ≥10dBm(常温典型值，常规模式下，满增益测试，) |
| 19 | 输入带内三阶截点（△f=4MHz） | ≥3dBm (常规模式，33dB增益) |
| 20 | 射频输入接口驻波 | ≤2.5（50Ω，典型值） |
| 21 | P-1dB | ≥13dBm |
| 22 | 中频输出阻抗匹配 | 50Ω |
| 23 | 内部虚假信号 | ≤-110dBm（折合到输入端，满增益测试） |
| 24 | 频率微调 | 具备 |
|
25 |
中频采样时钟 | 1）输出频率：102.4MHz，
2）功率：7±2dBm 修正正弦波，杂散-70dBc 与本振参考锁定。 |
2、环境适应性和接口
| 序号 | 名 称 | 参 数 |
| 1 | 工作温度 | -20℃～＋60℃ |
| 2 | 存贮温度 | -40℃～＋70℃ |
| 3 | 电源 | DC:12V（±5%） I≤1.5A(12V) 具有低功耗模式 |
| 4 | 电源及控制接口 | J30-15ZKWP7 SPI控制方式 |
| 5 | 射频输入、AD采样输出、
中频输出 |
中频输出2路接口：MCX-J（特性阻抗50Ω）
射频输入2路接口：SMP-J（特性阻抗50Ω） AD采样输出接口：MCX-J（特性阻抗50Ω） |
| 6 | 自检条件 | 具有自检功能，回传主要设置参数，温度，工作状态 |
3、外形尺寸
产品外形尺寸：不超过 260mm×140mm×22mm（不含接口） 重量：≤0.98kg，外形尺寸以双方确认为准。

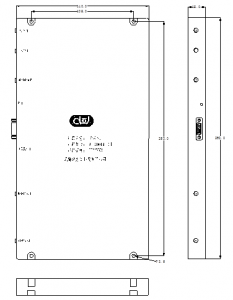

ABT3001A-H01外形图
J30-15ZKW-P7型连接器引脚定义
| 管脚号 | 功能定义 | 管脚号 | 功能定义 |
| 1 | +12V电源输入 | 9 | +12V电源输入 |
| 2 | +12V电源输入 | 10 | GND |
| 3 | GND | 11 | GND |
| 4 | GND | 12 | SDO(串行数据输出) |
| 5 | GND | 13 | GND |
| 6 | SDI(串行数据输入) | 14 | /SS(发送使能输入) |
| 7 | GND | 15 | GND |
| 8 | SCK(串行时钟输入) |
