- ABM 6000系列 20MHz-18000MHz
| 序号 | 指标名称 | 指标要求 | 备 注 |
| 一、超短波微波主要技术指标 | |||
| 1、频率特性 | |||
|
01 |
接收频率范围 |
频段 1：20～8000MHz | |
| 频段 2：8000.01～18000MHz | |||
| 02 | 调谐分辨率 | 10kHz | |
|
03 |
相位噪声 |
频段 1：≤-105dBc/Hz@10kHz（1GHz 处）
频段 1：≤-100dBc/Hz@10kHz（5GHz 处） |
外置参考的相噪、杂散等指标对产品性能有直接影响，本表所列数据均为外时钟输入满足
整机相关要求时测得。 |
| 频段 2：≤-80 dBc/Hz@10kHz（10GHz 处） | |||
| 04 | 合成器切换时间 | ≤1ms | |
| 05 | 频率总稳定度 | ≤±0.5ppm | |
| 06 | 频率微调功能 | 具备 | |
| 07 | A/D 时钟输出 | 102.4MHz | 输出功率为 7±2dBm |
| 08 | 内时钟输出 | 40MHz | 输出功率为 7±2dBm |
| 09 | 外时钟输入 | 40MHz | 要求输入功率为 7±2dBm |
| 2、动态、灵敏度和假信号抑制 | |||
| 01 | 接收工作模式 | 常规模式、低噪声模式、低失真模式 | |
|
02 |
噪声系数 |
频段 1：≤10dB（常温典型值，低噪声模式） |
满增益测试 |
| 频段 2：≤16dB（常温典型值，低噪声模式） | |||
|
03 |
链路增益 |
55±4dB（低噪声模式）
43±3dB（常规模式） 33±4dB（低失真模式） |
常温，主路 |
| 23±3dB（常规模式） | 常温，监测支路 | ||
|
04 |
链路衰减 |
20dB（步进 1dB，中频衰减）
30dB（步进 2dB，射频衰减） |
常规模式 |
|
05 |
输入二阶截点 |
频段 1：≥45dBm（典型值，常规模式）
≥55dBm（典型值，低失真模式） |
常温，满增益测试， △f=200MHz。 |
| 频段 2：≥40dBm（典型值，常规模式）
≥50dBm（典型值，低失真模式） |
|||
|
06 |
输入带外三阶截点 |
频段 1：≥10dBm（典型值，常规模式）
≥15dBm（典型值，低失真模式） |
常温，满增益测试， △f=200MHz。 |
| 频段 2：≥8dBm（典型值，常规模式）
≥13dBm（典型值，低失真模式） |
|||
|
07 |
中频抑制 |
频段 1：≥95dB（典型值） | ||
| 频段 2：≥100dB（典型值） | ||||
|
08 |
镜频抑制 |
频段 1：≥105dB（典型值） | ||
| 频段 2：≥110dB（典型值） | ||||
|
09 |
内部虚假信号 |
频段 1：≤-120dBm（典型值） |
折合到输入端，满增益测试 |
|
| 频段 2：≤-110dBm（典型值） | ||||
|
10 |
射频最大允许输入功率 |
+20 dBm（常规模式）
+10 dBm（低噪声模式） |
||
| 3、中频特性 | ||||
| 01 |
中频频率 |
76.8MHz（宽带模式）
70MHz（窄带模式） |
中频特性指标测试采用峰值作为参考 |
|
|
02 |
中频滤波器带宽（-3dB） |
宽带 1 | ≥40MHz | |
| 窄带 1 | ≥500kHz | |||
| 窄带 2 | ≥30kHz | |||
|
03 |
中频滤波器矩形系数 |
宽带 1 | ≤2（BW-60dB/BW-3dB） | |
| 窄带 1 | ≤3.5（BW-40dB/BW-3dB） | |||
| 窄带 2 | ≤3（BW-40dB/BW-3dB） | |||
| 04 | 中频输出 1dB 压缩点 | ≥15dBm | ||
| 05 | 中频输出匹配阻抗 | 50Ω | ||
| 二、环境试验要求、外形结构要求、功能要求、生产工艺要求 | ||||
| 01 | 射频接口要求 | 射频/中频/参考：SMA-K 型 | ||
| 02 | 电源接控制接口要求 | J30-15TJ | ||
| 02 | 电源电压要求 | 12V～12.5V | 产品接口处测试 | |
| 03 | 电源电流 | ≤1.5A | ||
| 04 | 外形尺寸 | 186*186*15mm | 不包含接口，请见附件一 | |
| 05 | 外表面处理工艺要求 | 镀镍处理 | ||
| 06 | 工作温度要求 | -20～60℃ | ||
| 07 | 存储温度要求 | -40～70℃ | ||
| 08 | 数据通信方式 | 四线串行通信 | 请见附件二 | |
|
09 |
上电默认设置 |
频率：500MHz 带宽模式：40MHz
工作模式：常规工作模式 链路衰减：30dB（射频衰减 20dB、中频衰减 10dB） |
||
- 典型值定义：指 70%以上测试数据满足指标标称值，其余应满足最差值要求；若没有规定最差值， 则此项指标的最差值为标称值的 70%。

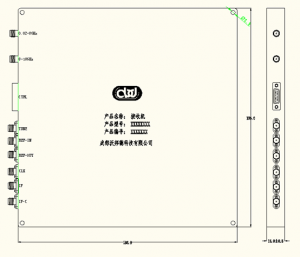

- 产品外形尺寸：185mm *185mm*15mm（不含接口） 重量：≤1.2kg。
