- 主要技术指标
| 序号 | 指 标 名 称 | 参 数 |
| 1 | 接收频率范围 | 20MHz~8GHz |
| 2 | 调谐分辨率 | 10KHz |
| 3 | 频率稳定 | ±0.2ppm |
| 4 | 调谐时间 | ≤500us |
| 5 | 相位噪声 | ≤-100dBc/Hz@10KHz(1GHz) |
| 6 | 接收机工作模式 | 常规模式、低失真模式、低噪声模式 |
| 7 | 噪声系数 | ≤15dB（常温常规典型值）
≤8dB（常温低噪声典型值） |
| 8 | 链路增益 | 13±3dB 低失真模式(常温)
33±3dB 常规模式(常温) 48±3dB低噪声模式(常温) |
| 9 | 中频频率 | 76.8MHz(宽带40MHz) ,70MHz(窄带≥500KHz) |
| 10 |
链路衰减
|
30dB 步进1dB（常规）
10dB 步进1dB（低失真） 20 dB 步进1dB |
| 11 | 中频抑制 | ≥90dB（典型值） |
| 12 | 镜像抑制 | ≥90dB（典型值） |
| 13 | 输入二阶截点 | 低失真模式≥55dBm |
| 14 | 输入带内三阶截点 | 低失真模式≥20dBm |
| 15 | 中频滤波器带宽（3dB） | 宽带≥40MHz 窄带≥500KHz |
| 16 | 中频滤波器矩形系数 | ≤1.5（BW-60 dB /BW-3dB）宽带
≤3 （BW-40 dB /BW-3dB）窄带 |
| 17 | P-1dB | ≥13dBm |
| 18 | 内部虚假信号 | ≤-110dBm（折合到输入端，满增益测试） |
| 19 | 频率微调 | 具备 |
| 20 | AD采样时钟 | 1） 频率：102.4MHz
2） 输出功率：7±2dBm 3） 杂散：-70dBc |
- 环境适应性和接口
| 序号 | 名 称 | 参 数 |
| 1 | 工作温度 | -20℃～＋60℃ |
| 2 | 存贮温度 | -40℃～＋70℃ |
| 3 | 电源 | DC:12V（±5%） I≤1.2A |
| 4 | 待机模式功耗 | ≤1W |
| 5 | 电源及控制接口 | J30JZ-N9ZK |
| 6 | 射频输入口 | SMP-J（特性阻抗50Ω） |
| 7 | AD时钟输出、中频输出 | MCX-K（特性阻抗50Ω） |
| 8 | 自检条件 | 具有自检功能，回传主要设置参数，工作状态 |

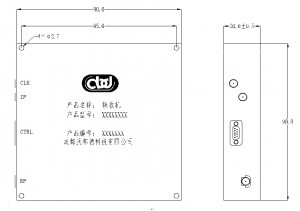

- 产品外形尺寸：90mm *90mm*20mm（不含接口）。 重量：≤350g
J30JZ-N9ZK型连接器引脚定义
| 管脚号 | 功能定义 | 管脚号 | 功能定义 |
| 1 | SCK(串行时钟输入) | 6 | +12V输入 |
| 2 | SDI(输入数据信号) | 7 | +12V输入 |
| 3 | /SS(输入有效信号) | 8 | GND |
| 4 | SDO(输出数据信号) | 9 | GND |
| 5 | NC | 13 |
*小型化II
| 序号 | 指标名称 | 参数 |
| 1 | 频率范围 | 20～8000MHz |
| 2 | 调谐时间 | ≤0.5ms |
| 3 | 调谐分辨率 | 10KHz |
| 4 | 频率稳定度 | ±0.2ppm |
| 5 | 相位噪声 | ≤-98dBc/Hz@10kHz |
| 6 | 噪声系数 | ≤12dB 低噪声模式 |
| 工作模式 | 常规、低噪声、低失真模式 | |
| 7 | 中频衰减 | 0-20dB(1dB步进) |
| 8 | 射频衰减 | 0-30dB(1dB步进) 低噪声、常规模式
0-10dB(1dB步进) 低失真模式 |
| 9 | 中频频率 | 70MHz(窄带)、76.8MHz（宽带） |
| 10 | 中频抑制 | ≥ 95dB (典型值) |
| 11 | 镜频抑制 | ≥ 95dB (典型值) |
| 12 | 输入带外二阶截点 | ≥ 50dBm(低失真模式) |
| 13 | 输入带内三阶截点 | ≥ 20dBm(低失真模式) |
| 14 | 链路增益 | 33±3dB(常规模式)
48±4dB(低噪声模式) 13±4dB(低失真模式) |
| 15 | 中频带宽（-3dB） | ≥40MHz(宽带)
≥500kHz(窄带) |
| 16 | 滤波器矩形系数 | 宽带：BW60dB/BW3dB<2
窄带：BW40dB/BW3dB<3 |
| 17 | 内部虚假信号 | ≤-110dBm（折合到输入端）（典型值） |
| 18 | 频率微调功能 | 具备 |
| 19 | A/D时钟输出 | 1）频率：102.4MHz
2）特性阻抗：50Ω 3）输出功率：7±2dBm |
| 20 | 中频输出1dB压缩点 | ≥15dBm |
- 环境适应性和接口
| 序号 | 名 称 | 参 数 |
| 1 | 工作温度 | -20~60℃ |
| 2 | 存贮温度 | -40℃～＋70℃ |
| 3 | 电源 | DC:12V（±5%） I≤1.2A |
| 4 | 接口形式 | 射频*1 SMA-K IF*1 SMA-K
102.4出 SMA-K 电源及控制 J30-15ZK |
- 产品外形尺寸
140*140*15mm,未标注公差尺寸按GB/T1804-m执行（不含连接器长度）.
J30-15ZKW-P7型连接器引脚定义
| 管脚号 | 功能定义 | 管脚号 | 功能定义 |
| 1 | +12V电源输入 | 9 | +12V电源输入 |
| 2 | +12V电源输入 | 10 | GND |
| 3 | GND | 11 | GND |
| 4 | GND | 12 | SDO(串行数据输出) |
| 5 | GND | 13 | GND |
| 6 | SDI(数据输入) | 14 | /SS(发送使能输入) |
| 7 | GND | 15 | GND |
| 8 | SCK(串行时钟输入) |
