- ABM 2000系列 20MHz-1500MHz
- 主要技术指标
| 序号 | 指 标 名 称 | 参 数 |
| 1 | 接收频率范围 | 20MHz～1500MHz |
| 2 | 调谐分辨率 | 125KHz |
| 3 | 调谐时间 | ≤200µs |
| 4 | 频率稳定 | ±0.2ppm |
| 5 | 相位噪声 | ≤-100dBc/Hz@10KHz |
| 6 | 接收机工作模式 | 低噪声、常规、低失真 |
| 7 | 噪声系数 | ≤8dB 低噪声模式
≤15dB 常规模式 |
| 8 | 链路增益（射频+中频） | 40±3dB 常规模式
52±3dB 低噪声模式 30±3dB 常规模式 |
| 9 | 中频频率 | 76.8MHz 宽带 70MHz 窄带 |
| 10 | 中频滤波器带宽（-3dB） | ≥20MHz宽带 ≥500KHz 窄带 |
| 11 | 中频滤波器矩形系数 | ≤2 （BW-60dB/ BW-3dB） 宽带
≤3.5 （BW-40dB/ BW-3dB） 窄带 |
| 12 | 链路衰减 | 30dB 步进1dB（射频）
20dB 步进1dB（中频） |
| 13 | 中频抑制 | ≥100dB |
| 14 | 镜像抑制 | ≥100dB |
| 15 | 输入二阶截点 | ≥45dBm |
| 16 | 输入带外三阶截点 | ≥12dBm |
| 17 | 中频输出阻抗匹配 | 50Ω |
| 18 | 内部虚假信号 | ≤-110dBm （折合到输入端，满增益测试） |
| 19 | 频率微调 | 具备 |
| 20 | AD采样时钟 | 频率：102.4MHz 输出功率：7±3dBm 阻抗：50Ω |
- 环境适应性和接口
| 序号 | 名 称 | 参 数 |
| 1 | 工作温度 | -20℃～＋65℃ |
| 2 | 电源 | DC:12V±5% I≤1A |
| 3 | 电源及控制接口 | J30-15ZKW |
| 4 | 射频输入、AD时钟输出、
中频输出 |
SMA |

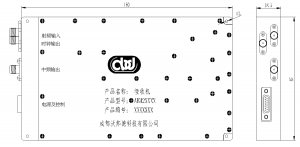

- 外形尺寸
产品外形尺寸：160*87*18.5mm（不含连接器长度） 重量：≤0.45kg
J30-15ZKWP7-J型连接器引脚定义
| 管脚号 | 功能定义 | 管脚号 | 功能定义 |
| 1 | +12V IN | 9 | +12V IN |
| 2 | +12V IN | 10 | GND |
| 3 | GND | 11 | GND |
| 4 | GND | 12 | SD0(数据输出) |
| 5 | GND | 13 | GND |
| 6 | SDI(数据输入) | 14 | SS (发送使能输入) |
| 7 | GND | 15 | GND |
| 8 | SCK(串行时钟输入) |
